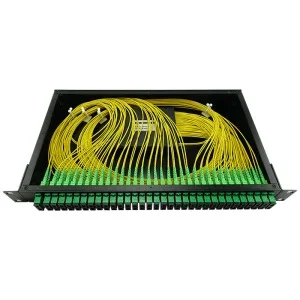

Wie berechnet man das optische Leistungsbudget für einen PLC-Splitter?

Bei passiven Glasfasernetzen ist eine zuverlässige Signalübertragung entscheidend für die Netzwerkleistung. Besonders bei PLC-Splittern (Planar Lightwave Circuit Splitter) muss vor der Installation geprüft werden, ob die verfügbare optische Leistung für die gesamte Verbindung ausreicht. Das optische Leistungsbudget hilft dabei, die maximale Dämpfung einer Glasfaserstrecke zu bestimmen und mögliche Übertragungsprobleme frühzeitig zu vermeiden.

Was ist ein optisches Leistungsbudget?

Das optische Leistungsbudget beschreibt die Differenz zwischen der Sendeleistung eines optischen Transceivers und der minimal erforderlichen Empfangsleistung. Vereinfacht lässt sich das verfügbare Budget wie folgt berechnen:

Optisches Leistungsbudget = minimale Sendeleistung – erforderliche Empfängerempfindlichkeit

Beispielsweise verfügt ein Transceiver über eine Sendeleistung von -2 dBm und benötigt mindestens -18 dBm am Empfänger. Daraus ergibt sich ein theoretisches Leistungsbudget von 16 dB.

Die gesamte Dämpfung der Glasfaserverbindung muss unter diesem Wert liegen. Zusätzlich sollte eine Sicherheitsreserve eingeplant werden.

Warum ist der PLC-Splitter so wichtig?

Ein PLC-Splitter teilt ein optisches Eingangssignal auf mehrere Ausgänge auf. Je höher das Teilungsverhältnis, desto größer ist normalerweise die dadurch entstehende Splitterdämpfung.

Typische Konfigurationen sind beispielsweise 1:2, 1:4, 1:8, 1:16, 1:32 und 1:64. Ein 1:32-Splitter verteilt ein Eingangssignal auf 32 Ausgänge und verursacht dabei deutlich mehr Verlust als ein 1:2-Splitter.

Neben der theoretischen Splitterdämpfung sollte auch die tatsächliche Einfügedämpfung des verwendeten Produkts berücksichtigt werden. Herstellerangaben sind deshalb bei der Berechnung besonders wichtig.

Welche Faktoren müssen berücksichtigt werden?

Für eine realistische Berechnung des optischen Leistungsbudgets müssen alle Dämpfungsquellen innerhalb der Verbindung berücksichtigt werden. Dazu gehören insbesondere:

• PLC-Splitter-Dämpfung
• Faserdämpfung
• Steckerverluste
• Spleißverluste
• Patchkabel-Dämpfung
• Reserve für Alterung und Umgebungsbedingungen

Die Gesamtdämpfung kann vereinfacht addiert werden:

Gesamtdämpfung = Splitterdämpfung + Faserdämpfung + Steckerverluste + Spleißverluste + sonstige Verluste

Anschließend wird die Gesamtdämpfung mit dem verfügbaren Leistungsbudget des Transceivers verglichen.

Wie berechnet man die Faserdämpfung?

Die Faserdämpfung hängt von der verwendeten Glasfaser und der Übertragungswellenlänge ab. Hersteller geben die Dämpfung üblicherweise in dB/km an.

Die Berechnung lautet:

Faserdämpfung = Dämpfung pro km × Faserlänge in km

Beispiel: Beträgt die Dämpfung 0,35 dB/km und ist die Glasfaserstrecke 10 km lang, ergibt sich eine Faserdämpfung von 3,5 dB.

Bei der Planung sollte nicht nur die nominelle Länge betrachtet werden. Auch zusätzliche Kabelreserven und mögliche zukünftige Änderungen können berücksichtigt werden.

Was bedeutet die Splitterdämpfung?

Die Splitterdämpfung ist ein zentraler Bestandteil der Berechnung. Bei einem idealen 1 lässt sich der theoretische Verlust näherungsweise mit folgender Formel bestimmen:

Theoretische Splitterdämpfung = 10 × log₁₀(N)

Dabei steht N für die Anzahl der Ausgangsports.

Für einen 1:8-Splitter ergibt sich beispielsweise ein theoretischer Wert von etwa 9 dB. In der Praxis liegt die tatsächliche Dämpfung höher, da zusätzliche Fertigungs- und Kopplungsverluste auftreten können.

Deshalb sollte für die Planung immer der vom Hersteller angegebene maximale Dämpfungswert verwendet werden.

Warum sollte eine Sicherheitsreserve eingeplant werden?

Eine Verbindung sollte nicht exakt am Limit des verfügbaren optischen Leistungsbudgets betrieben werden. Alterung der Komponenten, zusätzliche Steckverbindungen, Temperaturveränderungen oder spätere Erweiterungen können die Dämpfung erhöhen.

Eine angemessene Leistungsreserve sorgt dafür, dass die Verbindung auch unter veränderten Bedingungen stabil bleibt. Wie groß diese Reserve sein sollte, hängt von der jeweiligen Netzwerkanwendung und den technischen Anforderungen ab.

Wie sieht eine Beispielrechnung aus?

Angenommen, ein Transceiver bietet ein optisches Leistungsbudget von 20 dB.

Die geplante Verbindung besteht aus:

• PLC-Splitter: 10,5 dB
• Glasfaser: 3 dB
• Steckerverluste: 1 dB
• Spleißverluste: 1 dB
• Sicherheitsreserve: 2 dB

Die Rechnung lautet:

10,5 + 3 + 1 + 1 + 2 = 17,5 dB

Damit verbleiben theoretisch 2,5 dB Reserve innerhalb des verfügbaren 20-dB-Budgets. Die Verbindung liegt somit unter dem angenommenen maximalen Verlust.

In einer realen Installation sollten jedoch immer die tatsächlichen Spezifikationen des Transceivers, der Glasfaser und des PLC-Splitters verwendet werden.

Welche Rolle spielt die Wellenlänge?

Die Wellenlänge kann ebenfalls Einfluss auf die optische Dämpfung haben. PLC-Splitter und Glasfasern werden für bestimmte Wellenlängenbereiche spezifiziert. Deshalb sollte geprüft werden, ob Transceiver, Faser und Splitter für dieselben Betriebswellenlängen ausgelegt sind.

Besonders bei Singlemode-Glasfasernetzen ist die Abstimmung der Komponenten wichtig, um eine zuverlässige Signalübertragung sicherzustellen.

Welche Fehler sollten bei der Berechnung vermieden werden?

Ein häufiger Fehler besteht darin, nur die Splitterdämpfung zu betrachten. Die gesamte Verbindung umfasst jedoch weitere Komponenten, die zusätzliche Verluste verursachen.

Auch die Verwendung typischer Durchschnittswerte anstelle der maximalen Herstellerangaben kann zu einer zu optimistischen Berechnung führen. Für eine zuverlässige Planung sollten daher möglichst die Worst-Case-Dämpfungswerte berücksichtigt werden.

Ebenso sollte die Sicherheitsreserve nicht vergessen werden. Eine Verbindung, die bereits nahe am maximal verfügbaren Leistungsbudget arbeitet, bietet nur wenig Spielraum für spätere Änderungen.

Wie unterstützt eine genaue Budgetberechnung die Netzwerkplanung?

Eine sorgfältige Berechnung des optischen Leistungsbudgets hilft dabei, geeignete Komponenten auszuwählen und die Reichweite einer Glasfaserverbindung realistisch einzuschätzen. Sie kann außerdem verhindern, dass ein PLC-Splitter mit einem ungeeigneten Teilungsverhältnis eingesetzt wird.

Gerade in FTTx-, PON- und Rechenzentrumsanwendungen ist eine genaue Planung wichtig, da mehrere passive Komponenten in einer Verbindung kombiniert werden können.

Fazit

Die Berechnung des optischen Leistungsbudgets für einen PLC-Splitter berücksichtigt nicht nur die Splitterdämpfung, sondern auch Faser-, Stecker- und Spleißverluste sowie eine angemessene Sicherheitsreserve. Eine realistische Worst-Case-Berechnung hilft, stabile und zuverlässige Glasfaserverbindungen zu planen. BlueOptics bietet verschiedene Glasfaserkomponenten und PLC-Splitter für unterschiedliche Netzwerkarchitekturen und unterstützt damit eine zuverlässige Planung moderner Glasfasernetze.
