SFP-Module und Glasfaserkabel: Kompatibilität und Anschlussmöglichkeiten

SFP-Module und Glasfaserkabel bilden gemeinsam die Grundlage vieler moderner Glasfasernetzwerke. Sie ermöglichen die Datenübertragung zwischen Switches, Routern, Servern und weiteren Netzwerkgeräten. Damit eine Verbindung zuverlässig funktioniert, müssen das optische Modul, der Fasertyp und die verwendeten Anschlüsse zueinander passen.

Bei der Planung einer Glasfaserverbindung reicht es deshalb nicht aus, lediglich ein SFP-Modul mit der gewünschten Datenrate auszuwählen. Auch Übertragungsdistanz, Wellenlänge, Steckertyp und Kompatibilität mit dem Netzwerkgerät spielen eine wichtige Rolle. Dieser Artikel erklärt, wie SFP-Module und Glasfaserkabel zusammenarbeiten, welche Anschlussmöglichkeiten zur Verfügung stehen und worauf bei der Auswahl zu achten ist.

Wie SFP-Module Glasfaserverbindungen ermöglichen

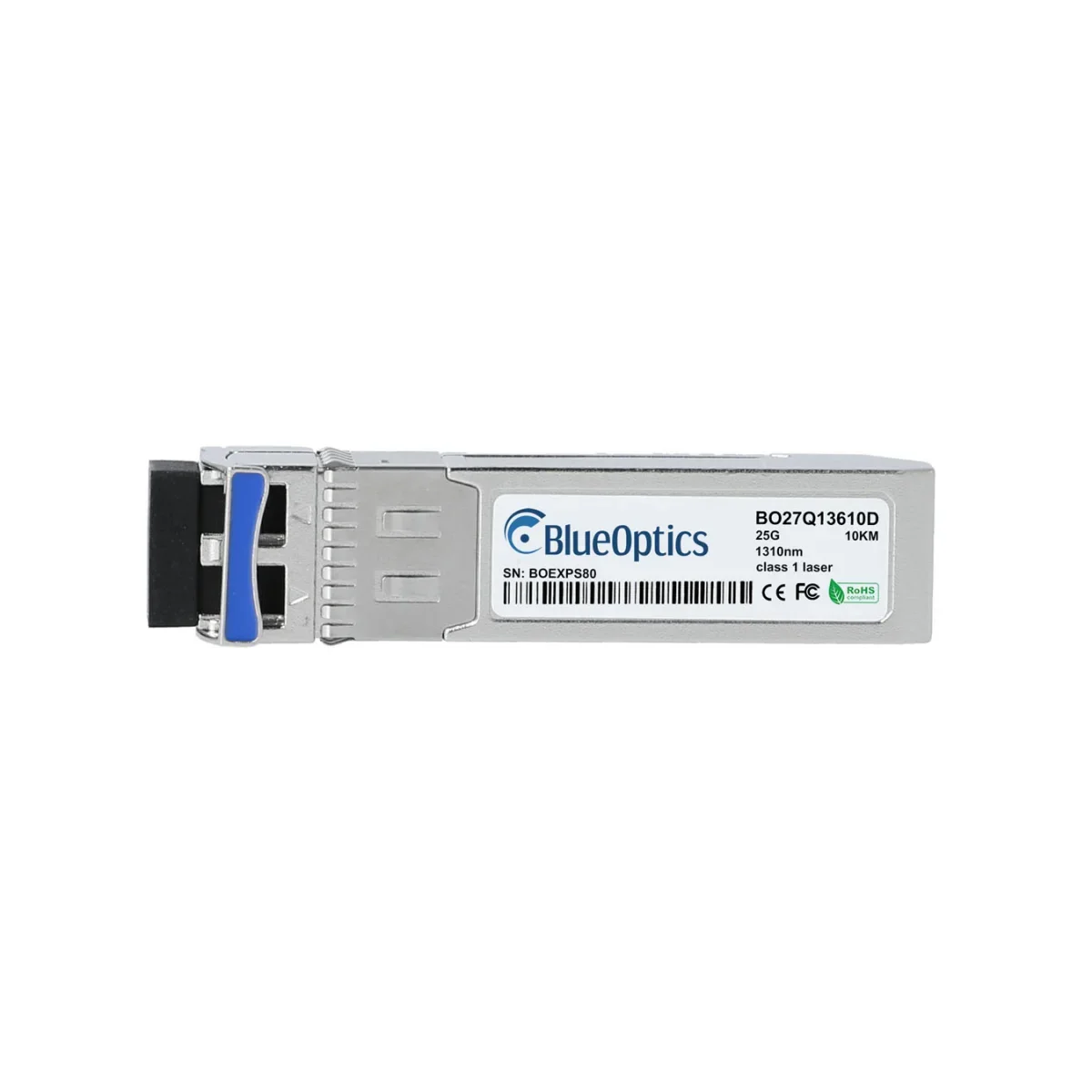

Ein SFP-Modul (Small Form-factor Pluggable) ist ein kompaktes, austauschbares Transceiver-Modul, das in Netzwerkgeräte wie Switches und Router eingesetzt wird. Es wandelt elektrische Signale des Netzwerkgeräts in optische Signale um und ermöglicht dadurch die Datenübertragung über Glasfaserkabel. Auf der Empfangsseite werden die optischen Signale wieder in elektrische Signale umgewandelt.

SFP-Module sind in unterschiedlichen Ausführungen erhältlich. Sie unterscheiden sich unter anderem durch unterstützte Datenraten, Wellenlängen, Reichweiten und Anschlussarten. Klassische SFP-Module werden häufig für 1-Gigabit-Ethernet-Verbindungen verwendet, während SFP+-Module typischerweise für 10-Gigabit-Verbindungen ausgelegt sind.

Die passende Kombination aus SFP-Transceiver und Glasfaserkabel ist entscheidend, damit die optische Verbindung innerhalb der vorgesehenen technischen Spezifikationen arbeitet.

Singlemode und Multimode: Den passenden Fasertyp bestimmen

Eine der ersten Entscheidungen bei der Auswahl eines SFP-Moduls betrifft den verwendeten Glasfasertyp. Grundsätzlich wird zwischen Singlemode- und Multimode-Glasfasern unterschieden.

Singlemode-Glasfaserkabel

Singlemode-Glasfaserkabel besitzen einen sehr kleinen Faserkern, durch den sich das Licht hauptsächlich in einem Modus ausbreitet. Sie werden häufig für längere Übertragungsstrecken eingesetzt, beispielsweise zwischen Gebäuden, Netzwerkstandorten oder über grössere Distanzen innerhalb einer Infrastruktur.

Dazu passende SFP-Module verwenden je nach Ausführung bestimmte Wellenlängen und sind für definierte Reichweiten vorgesehen. Häufige Bezeichnungen sind beispielsweise LX oder LH, wobei die tatsächliche Reichweite vom jeweiligen Modulstandard abhängt.

Multimode-Glasfaserkabel

Multimode-Glasfaserkabel besitzen einen grösseren Faserkern und werden häufig für kürzere Verbindungen innerhalb von Serverräumen und Rechenzentren verwendet. Sie eignen sich beispielsweise für Verbindungen zwischen Switches, Servern und weiteren Netzwerkkomponenten in räumlich begrenzten Umgebungen.

Multimode-SFP-Module arbeiten häufig mit kurzen Wellenlängen, beispielsweise im Bereich von 850 nm. Die erreichbare Distanz hängt vom verwendeten Fasertyp, der Datenrate und den Spezifikationen des Transceivers ab.

Ein Singlemode-Modul sollte daher nicht einfach mit einem Multimode-Kabel kombiniert werden. Vor der Installation müssen die technischen Angaben beider Komponenten überprüft werden.

Wellenlänge und Übertragungsdistanz richtig abstimmen

Die Wellenlänge eines SFP-Moduls beschreibt die Lichtfarbe, mit der Daten über die Glasfaser übertragen werden. Sie wird in Nanometern angegeben und muss zum Fasertyp sowie zur vorgesehenen Übertragungstechnologie passen.

Multimode-Module verwenden häufig 850 nm, während Singlemode-Module je nach Standard beispielsweise mit 1310 nm oder 1550 nm arbeiten. Diese Werte sind jedoch keine allgemeingültige Regel für jedes Modul. Entscheidend bleiben die Angaben des Herstellers und der unterstützte Netzwerkstandard.

Auch die maximale Übertragungsdistanz muss berücksichtigt werden. Ein SFP-Modul, das für eine kurze Verbindung vorgesehen ist, eignet sich nicht automatisch für eine längere Strecke. Bei der Planung sollten deshalb die Kabellänge, die optische Dämpfung und mögliche zusätzliche Verbindungspunkte wie Patchfelder oder Kupplungen einbezogen werden.

Die Verbindung muss innerhalb des zulässigen optischen Leistungsbudgets liegen. Dieses berücksichtigt unter anderem die Sendeleistung des Moduls, die Empfindlichkeit des Empfängers und die Verluste entlang der Glasfaserstrecke.

LC-, SC- und weitere Anschlussmöglichkeiten

Neben dem Fasertyp ist der Steckertyp des Glasfaserkabels ein wichtiges Kompatibilitätsmerkmal. Viele SFP- und SFP+-Module verfügen über LC-Duplex-Anschlüsse. Diese kompakten Steckverbinder werden häufig für Netzwerkverbindungen mit zwei Fasern verwendet, wobei eine Faser zum Senden und die andere zum Empfangen dient.

SC-Steckverbinder sind grösser und kommen ebenfalls in Glasfaserinstallationen vor. Wenn ein Netzwerkgerät einen LC-Anschluss besitzt, das vorhandene Kabel jedoch mit SC-Steckern ausgestattet ist, kann ein geeignetes Patchkabel oder eine passende Verbindungslösung erforderlich sein.

Bei der Auswahl sollte nicht nur die Steckerform betrachtet werden. Auch die Faserart, die Politur des Steckers und die Anzahl der benötigten Fasern müssen zur Verbindung passen. Für Duplex-Verbindungen ist ausserdem die korrekte Sende- und Empfangszuordnung wichtig.

BiDi-SFP-Module und Verbindungen über eine einzelne Faser

BiDi-SFP-Module unterscheiden sich von herkömmlichen Duplex-Transceivern dadurch, dass sie Daten über eine einzelne Glasfaser senden und empfangen können. Dafür verwenden sie unterschiedliche Wellenlängen für die beiden Übertragungsrichtungen.

BiDi-Module werden üblicherweise als abgestimmtes Paar eingesetzt. Ein Modul sendet beispielsweise auf einer bestimmten Wellenlänge und empfängt auf einer anderen, während das Gegenstück die entsprechenden Wellenlängen umgekehrt nutzt.

Diese Technologie kann helfen, vorhandene Glasfaserressourcen effizient zu nutzen, da für eine Verbindung nur eine Faser benötigt wird. Bei der Auswahl müssen die beiden Module hinsichtlich Wellenlängen, Datenrate, Reichweite und Kompatibilität aufeinander abgestimmt sein.

Ein gewöhnliches Duplex-Glasfaserkabel ist nicht automatisch die richtige Lösung für jede BiDi-Verbindung. Die konkrete Anschlussart und die Vorgaben des Transceiver-Herstellers sollten vor der Installation geprüft werden.

Kompatibilität mit Switches und Routern prüfen

Auch wenn ein SFP-Modul mechanisch in einen freien Port passt, bedeutet das nicht zwangsläufig, dass es vom Netzwerkgerät unterstützt wird. SFP-Kompatibilität hängt unter anderem vom Hersteller, dem Gerätemodell, der Firmware und den unterstützten Transceiver-Spezifikationen ab.

Einige Netzwerkgeräte akzeptieren nur bestimmte Module oder benötigen eine passende Softwareversion. Andere unterstützen kompatible Transceiver von Drittanbietern, sofern diese die erforderlichen technischen Anforderungen erfüllen.

Vor dem Kauf sollten daher die Dokumentation des Switches oder Routers und die technischen Daten des SFP-Moduls miteinander verglichen werden. Dabei sind Datenrate, Wellenlänge, Reichweite, Anschlussart und unterstützte Standards besonders wichtig.

Häufige Fehler bei der Kombination von SFP-Modulen und Glasfaserkabeln

Kompatibilitätsprobleme entstehen häufig, wenn einzelne technische Eigenschaften nicht aufeinander abgestimmt sind. Dazu gehört beispielsweise die Verwendung eines Singlemode-Moduls mit einem ungeeigneten Multimode-Kabel oder die Kombination von Transceivern mit unterschiedlichen Wellenlängen.

Auch falsch angeschlossene Duplex-Fasern können verhindern, dass eine Verbindung zustande kommt. In solchen Fällen kann es erforderlich sein, die Sende- und Empfangsfasern korrekt zuzuordnen.

Verschmutzte Steckverbinder, zu enge Kabelbiegungen oder eine zu hohe Dämpfung können ebenfalls die Signalqualität beeinträchtigen. Eine sorgfältige Installation und Prüfung der Verbindung helfen, solche Fehlerquellen zu reduzieren.

Fazit

Die zuverlässige Verbindung von SFP-Modulen und Glasfaserkabeln hängt von mehreren technischen Faktoren ab. Fasertyp, Wellenlänge, Übertragungsdistanz, Steckertyp und Gerätekompatibilität müssen gemeinsam betrachtet werden. Auch bei BiDi-Verbindungen ist es wichtig, die passenden Transceiver als abgestimmtes Paar einzusetzen.

Eine sorgfältige Prüfung der technischen Spezifikationen unterstützt die Auswahl geeigneter Komponenten und erleichtert die Installation einer stabilen Glasfaserverbindung. BlueOptics bietet SFP-Transceiver und Glasfaser-Konnektivitätslösungen für unterschiedliche Netzwerkanwendungen, die bei der Planung und Erweiterung moderner IT-Infrastrukturen berücksichtigt werden können.
